研究背景
电力储能领域的紧凑型电子设备和动力系统（如电动汽车、可再生能源电网、航空航天等）迫切需要具备高能量密度（Ue）、高热稳定性（>150 °C）且低损耗的介电聚合物。
关键问题
目前，介电聚合物的开发主要存在以下问题：
1、高介电常数与高击穿强度的互斥瓶颈
实现了高能量密度需要同时提升 K 和击穿场强（Eb），但这两者在传统材料中往往相互矛盾；且高温聚合物因偶极子取向受限，难以获得高介电响应。
2、高温高场下电导损耗导致的效率衰减
在高温运行环境下，电极电荷注入和热活化去陷阱过程会导致电导指数级增长，严重削弱充放电效率，使实际储能密度远低于理论预期。
新思路
有鉴于此，宾夕法尼亚州立大学 Q. M. Zhang等人介绍了一种由两种偶极聚合物组成的高温不混溶共混物，它们通过纳米相分离自组装成三维全聚合物纳米复合材料。由此产生的纳米结构诱导了卷曲链形貌和巨大的构象变化，结合两种聚合物相对较低的旋转势垒和高偶极矩，在宽温度范围内实现了超高介电响应 (K>13)，同时保持了低损耗 (tanδ≈0.002)。同时，纳米结构界面充当了移动电荷的屏障，显著降低了高场和高温下的传导损耗。这种兼具高K、高Eb和低损耗的三维全聚合物纳米复合材料在高温下提供了前所未有的放电能量密度（150 °C、200 °C 和 250 °C 时分别为 18.7 J cm-3、15.1 J cm-3 和 8.6 J cm-3）。该方法适用于其他不混溶的偶极共混物，证明了其普遍性和可调控性。这项工作解决了电力储能中的紧迫需求，并为广温域高能量密度聚合物电介质提供了新的范式。
技术方案：
1、表征了三维纳米结构的形貌与介电性能
PEI与PBPDA纳米相分离形成三维纳米结构，50/50共混物介电常数达13.5，损耗仅0.002，击穿场强750 MV m⁻¹，室温储能密度28.9 J cm⁻³。
2、验证了卓越的高温性能
该共混物150°C时最大放电能量密度18.7 J cm⁻³，200°C仍达15.1 J cm⁻³，250°C下保持8.6 J cm⁻³，5万次循环稳定性优异，高温储能性能远超现有材料。
3、探讨了性能增强的微观机理
不混溶共混形成深陷阱能级（2.07 eV）和界面势垒抑制电荷传输，分子链构象改变与纳米限制效应协同作用，突破了高温电介质性能瓶颈。
技术优势：
1、利用自组装三维纳米结构实现了巨介电响应
研究利用不混溶的偶极聚合物共混产生纳米相分离，通过构象改变和卷曲链形貌降低偶极旋转约束，使 K 值提升至 13 以上，并保持极低损耗。
2、纳米界面屏障抑制实现了高温电导
自组装形成的密集纳米界面充当深陷阱位点，有效阻碍电荷传输并提高击穿场强，从而在 250 °C 的极温下仍能保持高储能密度和效率。
技术细节
形貌与介电性能

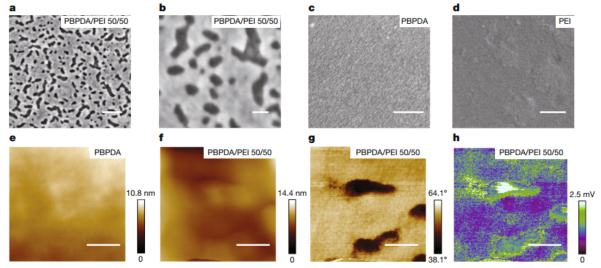

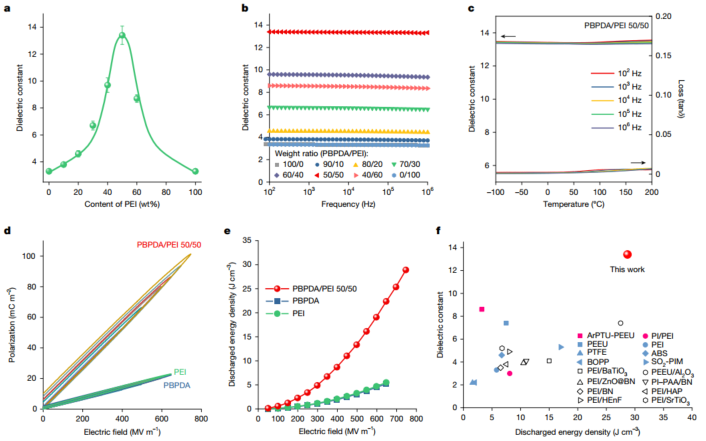

研究团队选用了具有高偶极矩且旋转势垒较低的聚醚酰亚胺 (PEI) 和聚酰亚胺 (PBPDA) 进行共混。由于两者极高的不混溶性（相互作用参数 χ≈0.74），在 50/50 wt% 的配比下，材料通过纳米相分离自组装形成了尺寸在 30–100 nm 之间的三维纳米结构，类似于自发相分离。SEM 和 AFM 成像证实了这种独特的纳米域图案，而在纯聚合物薄膜中未观察到此类结构。在介电性能方面，50/50 共混物在室温下展现出惊人的 K=13.5（1 kHz），远高于纯 PEI 或 PBPDA（K≈3.3），且损耗 tanδ 极低，仅为 0.002 左右。宽频介电谱显示，这种高介电常数在 -100 °C 至 200 °C 的极宽温度范围内表现出极佳的稳定性，几乎无色散。此外，共混薄膜的击穿场强 Eb约为 750 MV m-1，高于纯组分。结合高 K 和高 Eb，该材料在室温下实现了 28.9 J cm-3的超高储能密度。高介电常数显著降低了达到相同能量密度所需的运行电场，例如实现 5 J cm-3所需电场从 600 MV m-1降至 280 MV m-1，极大地提高了器件的可靠性。
图 自组装形貌
图 室温介电性能
高温能量存储

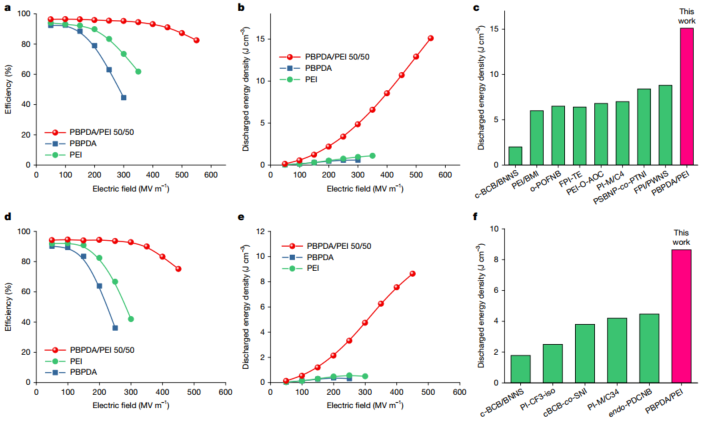

该研究的核心突破在于其卓越的高温性能。在 150 °C 时，50/50 共混物的最大放电能量密度达 18.7 J cm-3，比纯聚合物高出 500% 以上，在 90% 效率下的储能密度仍高达 15.7 J cm-3。即使在 200 °C 下，该材料依然能维持 15.1 J cm-3的能量密度，远超目前文献报道的最先进聚合物纳米复合材料（约 8–9 J cm-3）。在效率方面，当纯聚合物因显著的电导损耗导致效率在低电场就快速下滑时，该共混物在 470 MV m-1的强场下仍能保持 η≥90%。即使面对 250 °C 的极端高温（已超过 PEI 的玻璃化转变温度），受益于高介电常数和被抑制的电荷传输，材料仍能提供 8.6 J cm-3的放电能量密度。长达 50,000 次的循环充放电测试表明，该薄膜在高温高场下具有极佳的循环稳定性，能量密度和效率几乎没有衰减，且测试前后的聚合物形貌和纳米域结构保持完整。实验数据与理论计算的对比进一步证实，这种增强不仅源于 K 值的提升，更关键在于有效降低了传导损耗，使材料在高温下能保留 80% 以上的理论储能能力。
图 高温电容储能性能
结构见解与机制

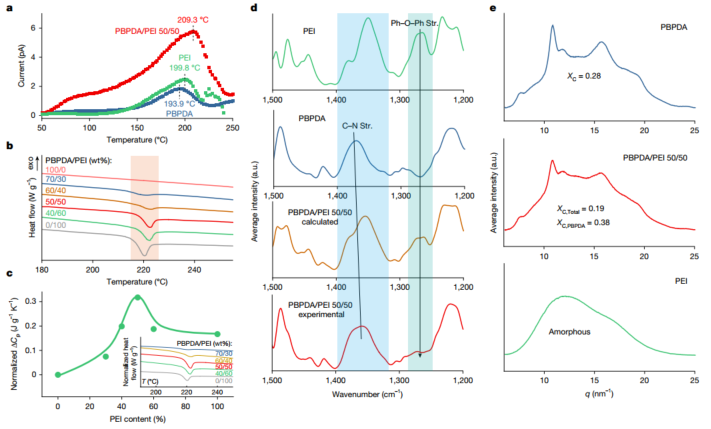

研究深入探讨了性能增强的微观机理。热刺激去极化电流 (TSDC) 测量显示，50/50 共混物在约 209.3 °C 处出现显著的电流峰，对应约 2.07 eV 的深陷阱能级，远高于纯 PEI (1.62 eV) 或 PBPDA (1.26 eV)。这表明不混溶共混物形成的密集纳米界面有效地捕捉了移动电荷并阻碍了载流子传输。此外，DFT 计算揭示两种聚合物之间存在能带偏移（如电子势垒约 0.4 eV），这种跨界面的势垒进一步抑制了电荷漏电。在链段动力学方面，DSC 数据显示 50/50 共混物在玻璃化转变时的热容变化 (ΔCp ) 达到最大值，暗示 PEI 分子链在共混体系中呈现更卷曲的形态，这有助于减轻偶极旋转的约束。FTIR 结果证实了界面耦合引起了显著的构象改变，特别是 PEI 中的 Ph–O–Ph 伸缩振动减弱。WAXD 和 SAXS 测试则显示，共混物保留了 PBPDA 的晶体特征，且由于纳米限制效应，其相内结晶度（约 38%）甚至高于纯 PBPDA。这种通过自组装调节分子链构象和界面能带结构的协同策略，成功突破了传统电介质在高温下的性能瓶颈。
图 结构表征
展望
本文描述了一种全新的全聚合物纳米复合材料设计范式。通过两种不混溶偶极聚合物的自组装，利用三维纳米相分离结构的界面效应抑制高温电导损耗，并结合分子链构象调节实现超高介电响应。该材料在 150–250°C 的宽广高温区间内展现出前所未有的能量密度和稳定性，为开发高性能、耐高温的柔性储能器件开辟了极具潜力的通用化路径。
参考文献：
Li, L., Rui, G., Zhu, W. et al. Giant energy storage and dielectric performance in all-polymer nanocomposites. Nature (2026).
来源：
纳米人
